ما هو هيكل شفة لأجزاء الأجهزة

1. اتصال شفة
وصلات شفة هي وصلات مهمة لبناء خطوط الأنابيب.
وصلة الفلنجة عبارة عن أنبوبين ، تجهيزات الأنابيب أو المعدات ، مثبتة على التوالي على لوح شفة ، بين شفتين ، بالإضافة إلى وسادة شفة ، مثبتة معًا لإكمال التوصيل. تحتوي بعض تجهيزات الأنابيب والمعدات على شفة خاصة بها ، وهي تنتمي أيضًا إلى وصلة الفلنجة.
شفة مقسمة إلى وصلة ملولبة (وصلة سلكية) شفة وشفة ملحومة. شفة الأسلاك ذات القطر الصغير ذات الضغط المنخفض ، الضغط العالي والضغط المنخفض القطر الكبير هي شفة ملحومة ، سماكة شفة الضغط المختلفة وقطر البراغي وعددها مختلفان.
تأتي وسادات الفلنجة في مواد مختلفة وفقًا لمستويات مختلفة من الضغط ، بدءًا من ضمادات الأسبستوس منخفضة الضغط ومنصات الأسبستوس عالية الضغط إلى الوسادات المعدنية.
وصلة الفلنجات سهلة الاستخدام ويمكنها تحمل ضغط أكبر.
يستخدم اتصال شفة على نطاق واسع في خطوط الأنابيب الصناعية. في المنزل ، قطر الأنبوب صغير ، وضغط منخفض ، وليس وصلة شفة مرئية. إذا كنت في غرفة مرجل أو في موقع إنتاج ، فهناك أنابيب ومعدات ذات حواف في كل مكان.

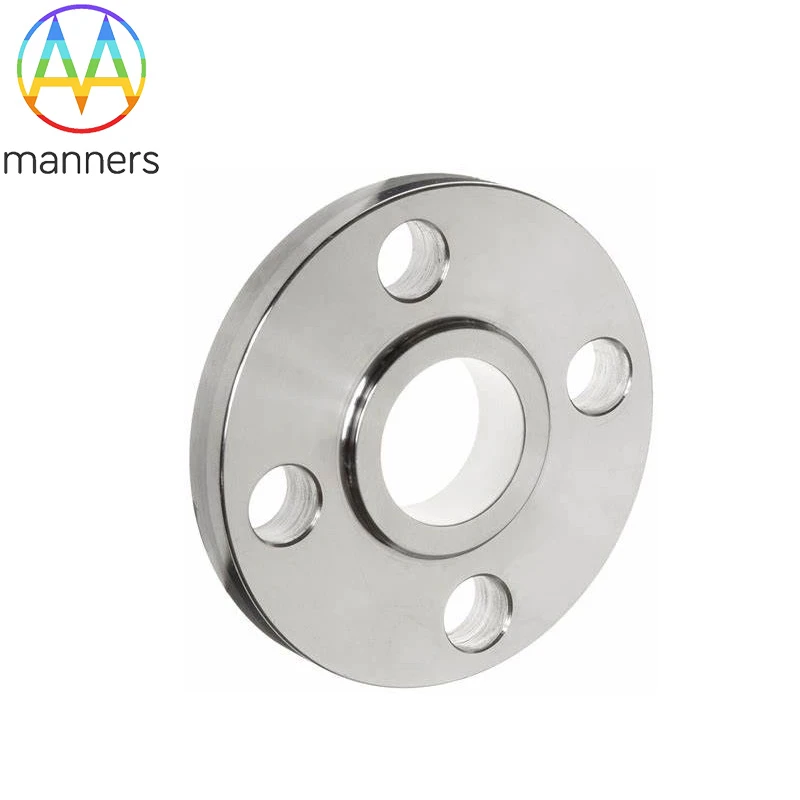

وتسمى أيضًا الشفاه أو الفلنجات. الجزء الذي يربط الأنابيب بالأنابيب. متصل بنهاية الأنبوب. توجد ثقوب على الحافة ، ويمكن ارتداء البراغي لجعل الشفتين متصلين بإحكام. حواف حشية. تشير وصلات المواسير ذات الحواف إلى وصلات المواسير ذات الشفة (شفة بارزة أو وصلة). يمكن أن تكون مصنوعة من الصب (الشكل مفقود) ، كما يمكن أن تكون مصنوعة من الخيوط أو الملحومة. تتكون وصلات الفلنجة (شفة ، وصلة) من زوج من الفلنجات ، وحشية ، وعدة براغي وصواميل. يتم وضع الحشية بين سطح الختم للفلنجات. بعد شد الصامولة ، سوف يتشوه الضغط المحدد على سطح الحشية بعد الوصول إلى قيمة معينة ، وسيتم ملء الجزء غير المستوي من سطح الختم ، بحيث يكون الاتصال محكمًا ولا يتسرب. وصلة الفلنجة هي وصلة قابلة للفصل. وفقًا للأجزاء المتصلة ، يمكن تقسيمها إلى شفة الحاوية وشفة الأنبوب. وفقًا لنوع الهيكل ، هناك شفة متكاملة ، شفة مفكوكة وحافة ملولبة. الشفة المتكاملة الشائعة هي شفة اللحام المسطحة وشفة اللحام التناكبي. صلابة شفة اللحام المسطحة ضعيفة ، ومناسبة للضغط p أقل من أو يساوي 4MPa مناسبات ؛ شفة اللحام التناكبي تسمى أيضًا شفة العنق العالية ، والصلابة أكبر ، ومناسبة لارتفاع الضغط ودرجة الحرارة. هناك ثلاثة أنواع من سطح إحكام القفل: سطح إحكام مستوي ، مناسب لمناسبة الضغط المنخفض والوسط غير السام ؛ سطح مانع للتسرب مقعر ومحدب ، مناسب لمناسبات الضغط العالي قليلاً ؛ سطح مانع للتسرب لسان ، مناسب للوسائط القابلة للاشتعال والمتفجرة والسامة ومناسبات الضغط العالي. الحشية عبارة عن حلقة مصنوعة من مادة قادرة على تشويه البلاستيك ولها قوة معينة. يتم قطع معظم الحشوات من ألواح غير معدنية ، أو يتم تصنيعها بواسطة مصانع محترفة وفقًا للحجم المحدد ، والمواد عبارة عن لوح مطاطي من الأسبستوس ، وألواح أسبستوس ، وألواح بولي إيثيلين ، وما إلى ذلك ؛ صفيحة معدنية رفيعة مفيدة أيضًا (صفائح حديدية ، فولاذ مقاوم للصدأ) أسبستوس ومواد غير معدنية أخرى ملفوفة مصنوعة من حشية معدنية ؛ هناك أيضًا حشية لف مصنوعة من شريط فولاذي رفيع ملفوف بشريط الأسبستوس. حشية مطاطية عادية مناسبة لدرجة حرارة أقل من 120 درجة مناسبة ؛ حشية المطاط الأسبستوس مناسبة لدرجة حرارة بخار الماء أقل من 450 درجة ، ودرجة حرارة الزيت أقل من 350 درجة ، والضغط أقل من 5 ميجا باسكال ، للوسائط العامة المسببة للتآكل ، والأكثر استخدامًا هو لوح الأسبستوس المقاوم للأحماض. في معدات وخطوط الأنابيب ذات الضغط العالي ، يتم استخدام النحاس والألمنيوم و 10 فولاذ أو الفولاذ المقاوم للصدأ المصنوع من نوع العدسة أو أشكال أخرى من الحشيات المعدنية. عرض التلامس بين حشية الضغط العالي وسطح الختم ضيق جدًا (تلامس الخط) ، وإنهاء المعالجة بين سطح الختم والحشية عالية.
