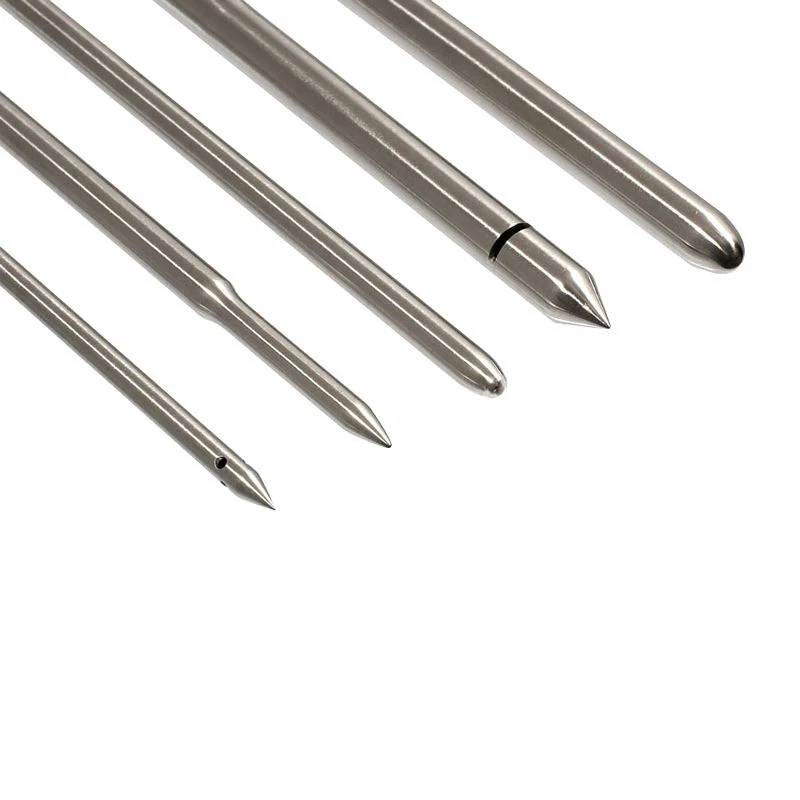

كم يمتد مسبار درجة الحرارة داخل الأنبوب؟

عند تركيب جهاز إرسال درجة الحرارة ، يجب تحديد طريقة ملامسته للسائل وفقًا لطبيعة المادة المقاسة ، ويجب تحديد موقع التركيب وفقًا للغرض من درجة الحرارة المقاسة ؛ في الوقت نفسه ، يجب تحديد عمق إدخال عنصر استشعار درجة الحرارة وفقًا لمتطلبات المعايير ذات الصلة.

في عملية إنتاج الغاز الطبيعي ونقله ، فإن جهاز إرسال درجة الحرارة الأكثر استخدامًا هو قياس الغاز الطبيعي. لذلك ، تم تقديم تركيب جهاز إرسال درجة الحرارة لقياس الغاز الطبيعي في هذا القسم.

1. الطريقة التي يتلامس بها جهاز إرسال درجة الحرارة مع السائل

هناك طريقتان لجزء قياس درجة الحرارة من جهاز إرسال درجة الحرارة للاتصال بالسائل: الاتصال المباشر والاتصال غير المباشر ، وهما مفتوحان ومغلقان على غلاف درجة الحرارة. من خلال التجارب ، تم التوصل إلى أن أجهزة إرسال درجة الحرارة يتم تركيبها في نفس نقطة قياس درجة الحرارة لأنبوب القياس نفسه باستخدام أنبوب الكم على شكل"؛ U"؛ أنبوب الكم على شكل و"؛ ||&مثل ؛ أنبوب جلبة على شكل ، وقيم درجة الحرارة المقاسة بواسطة الاثنين هي نفسها بشكل أساسي ؛ ومع ذلك ، يجب إيقاف الهواء عند الارسال درجة الحرارة مع&مثل ؛ ||&مثل ؛ تم إصلاح طريقة تركيب أنبوب الكم ، مما يزيد من صعوبة الإصلاح وله أيضًا تأثير معين على استمرارية القياس. لذلك ، لا ينصح باستخدام"؛ ||&مثل ؛ اكتب طريقة تركيب أنبوب الأكمام لجهاز إرسال درجة الحرارة.

2. موقع تركيب جهاز إرسال درجة الحرارة

تنص المعايير ذات الصلة على أنه يمكن تركيب جهاز إرسال درجة الحرارة في نظام قياس لوحة الفتحة القياسية على الجانب العلوي أو السفلي من لوحة الفتحة. تظهر التجارب أيضًا أن درجة الحرارة المقاسة عن طريق تثبيت مقياس حرارة رقمي على المنبع والمصب للوحة الفوهة لا تختلف كثيرًا ، كما أن التأثير على القياس ضئيل أيضًا ؛ ولكن نظرًا لأن تركيب جهاز إرسال درجة الحرارة في اتجاه المنبع للوحة الفتحة يتطلب متطلبات أعلى للعملية ، لذلك ، يوصى باستخدام طريقة التثبيت النهائية للوحة الفتحة ، ويكون موضع التثبيت المحدد في نطاق 5D إلى 15D على جانب المصب من لوحة الفتحة.

3. عمق إدخال عنصر استشعار درجة الحرارة

يجب تثبيت كل من مقياس حرارة قضيب الزجاج وميزان الحرارة الرقمي في توافق صارم مع المواصفات ذات الصلة. يجب أن يمتد غطاء درجة الحرارة أو الرافعة داخل الأنبوب إلى حوالي ثلث القطر الداخلي الاسمي ؛ يمكن أن تكون طريقة الإدخال مستقيمة أو مائلة أو مائلة. يجب أن يكون القابس عكس تدفق الهواء وأن يكون بزاوية 45 درجة مع محور قسم الأنبوب المستقيم.
